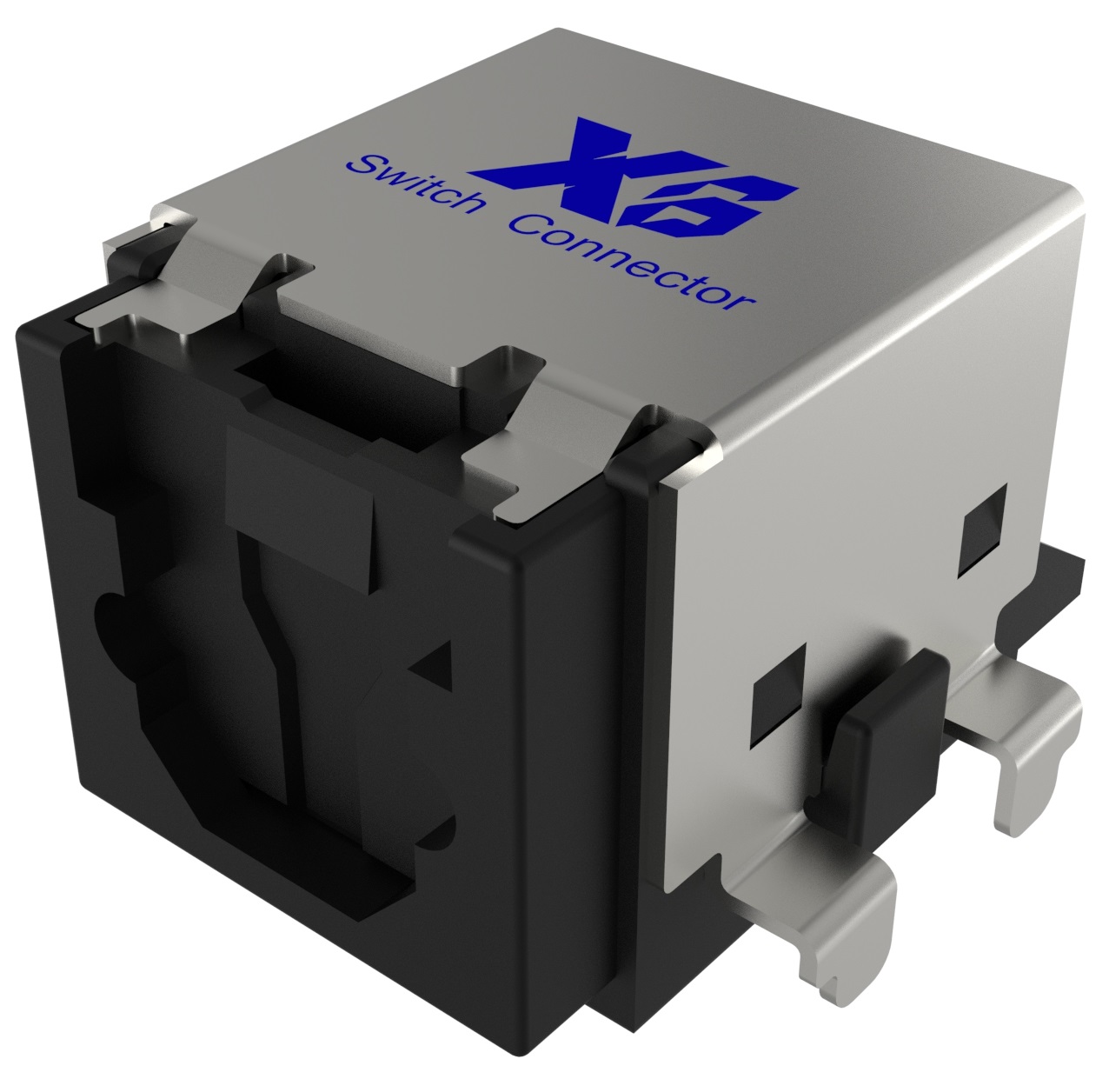

一、光纤插座技术概述
1.1 光通信时代的核心组件
在5G网络、数据中心和工业4.0快速发展的今天,光纤插座作为光通信网络的关键接口器件,其技术性能直接影响着整个通信系统的传输质量。这类精密连接器件不仅需要实现微米级精度的光学对准,还必须满足严苛的机械耐久性和环境适应性要求。现代高密度光纤插座已发展到单端口支持400Gbps传输速率,插损控制在0.2dB以内,可耐受-40℃至+85℃极端温度循环。
1.2 技术演进路线
从1980年代初期FC型连接器的出现,到如今主流的LC、MPO等小型化高密度方案,光纤插座经历了四代技术革新:
- 第一代:陶瓷套管结构(ST/SC)
- 第二代:推拉式锁定机构(LC)
- 第三代:多芯集成方案(MPO/MTP)
- 第四代:光电混合连接器(支持POE+)
最新研发的MXC连接器采用激光焊接工艺,将纤芯定位精度提升至±0.5μm,使单模光纤的插入损耗波动范围缩小到±0.02dB。
二、工作原理与光学设计
2.1 光传输基础理论
光纤插座通过精密物理接触(PC)实现光路耦合,关键参数遵循菲涅尔反射定律:
当使用折射率匹配胶(n≈1.46)时,端面反射损耗可从-14dB降低至-60dB以下。最新的APC(8°斜面)设计通过消除菲涅尔反射,可将回波损耗提升至-65dB水平。
2.2 核心结构解析
典型LC型插座包含:
- 氧化锆陶瓷插芯(外径1.25mm,孔径125±0.5μm)
- 弹簧加载浮动机构(弹力3N±0.5N)
- 不锈钢锁闩机构(开合寿命>5000次)
- 热塑性外壳(UL94 V-0阻燃等级)
多芯MPO插座采用精密注塑导引销结构,12芯插座的芯距保持4.6±0.3mm,偏心度<1.5μm。新型自清洁设计在插拔过程中通过刮擦环自动清除端面污染物,使维护周期延长3倍。
三、关键性能参数体系
3.1 电气性能指标
参数项 | 单模指标 | 多模指标 |
---|---|---|
插入损耗 | ≤0.3dB | ≤0.2dB |
回波损耗 | ≥50dB(APC) | ≥30dB(PC) |
串扰 | ≤-60dB(相邻芯) | ≤-55dB(相邻芯) |
工作波长 | 1260-1625nm | 850/1300nm |
3.2 机械性能标准
- 插拔寿命:LC型>1000次,MPO>500次
- 锁紧保持力:2.5-5N·m扭矩测试
- 振动测试:10-2000Hz,15g加速度
- 冲击耐受:100g,6ms半正弦波
3.3 环境适应性
- 工作温度:-40℃至+85℃(军用级达-55℃)
- 湿热循环:40℃,93%RH,240小时
- 盐雾测试:5%NaCl溶液,96小时
- 防水等级:IP68(水下2米,72小时)
四、材料与制造工艺
4.1 先进材料应用
- 插芯材料:氧化钇稳定氧化锆(YSZ),硬度达12GPa
- 外壳材料:LCP液晶聚合物(CTE 2-5ppm/℃)
- 弹性体:氟硅橡胶(工作温度-60℃~200℃)
- 金属部件:17-4PH不锈钢(H900热处理)
4.2 精密加工技术
- 陶瓷插芯加工:采用钻石磨具加工,表面粗糙度Ra<0.02μm
- 端面研磨:六步抛光工艺,曲率半径10-25mm
- 自动化组装:视觉对位系统精度±0.5μm
- 在线检测:集成IL/RL测试,采样率100%
五、典型应用场景解析
5.1 数据中心应用
- 400G SR8模块采用MPO-16接口,密度达72芯/U
- 预端接系统应用冷接技术,安装时间缩短60%
- 智能光纤配线架集成NFC标签,实现数字化管理
5.2 工业控制场景
- PROFINET IRT应用中使用加固型M12光纤插座
- 抗电磁干扰能力达100V/m(EN 61000-4-3)
- 抗震设计满足IEC 60068-2-6标准(5-150Hz,5g)
5.3 特殊领域应用
- 海底光缆中继器使用钛合金耐压外壳(6000米水深)
- 航天领域陶瓷金属化封装工艺(真空出气率<1×10⁻⁵Pa·m³/s)
- 核电站应用耐辐射材料(累计剂量>10⁶Gy)
六、安装与维护技术规范
6.1 标准化作业流程
- 端面清洁:使用专用清洁棒(异丙醇纯度>99.9%)
- 对准标记:MPO插座极性控制(Type A/B/C)
- 扭矩控制:LC锁闩安装扭矩0.4-0.6N·m
- 测试验收:OTDR曲线平滑度检测(0.001dB/km分辨率)
6.2 故障诊断方法
- 高损耗分析:端面三维形貌检测(白光干涉仪)
- 串扰定位:近场扫描法(空间分辨率1μm)
- 老化预测:插拔力曲线监测(阈值下降20%预警)
七、未来技术趋势
- 光子集成技术:将透镜阵列与波导集成在插座内部
- 智能连接器:内置光功率监测芯片(精度±0.1dBm)
- 量子通信接口:单光子级耦合效率>90%的设计
- 可重构连接:MEMs驱动光路切换(响应时间<1ms)
八、标准与认证体系
- IEC 61753-1:光纤连接器基本测试标准
- GR-326-CORE:Telcordia可靠性认证
- MIL-STD-1344:军用环境试验方法
- TIA-604-5:MPO连接器标准化规范
